| Nguồn gốc: | Chiết Giang, Trung Quốc |
|---|---|
| Hàng hiệu: | XK |
| Chứng nhận: | ISO9001 / GB / IEC |

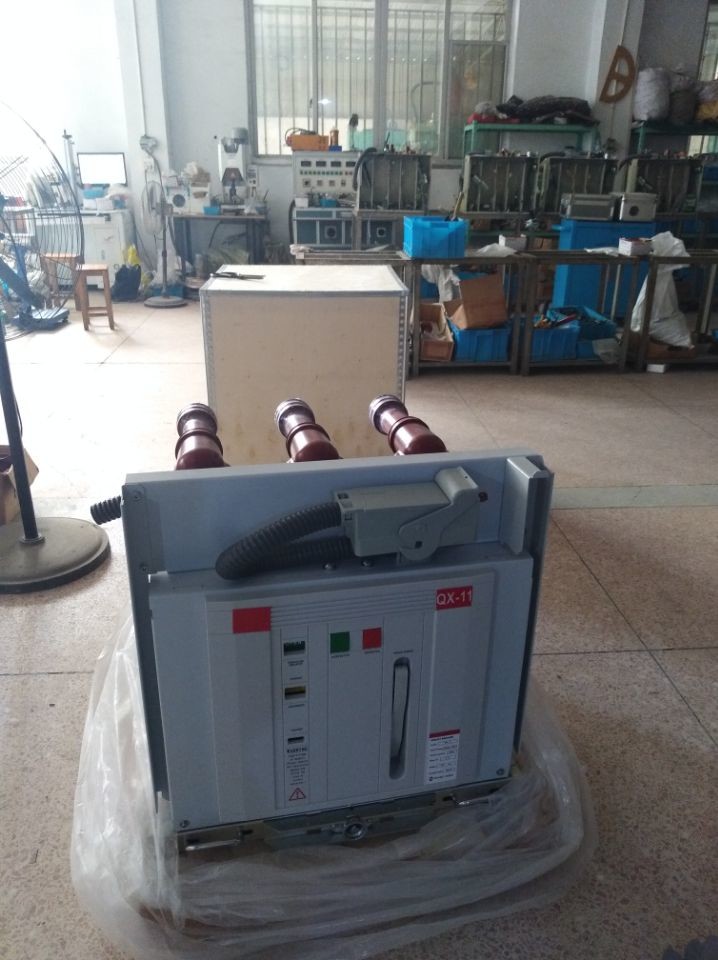

| Số mô hình: | ZN63-12 / 630A |
| Số lượng đặt hàng tối thiểu: | > = 1 miếng |
| Giá bán: | Negotiation |
| chi tiết đóng gói: | XUẤT KHẨU ĐÓNG GÓI |
| Khả năng cung cấp: | 100 mảnh / miếng mỗi tháng |
| Tiêu chuẩn: | Thông tin liên lạc | Đánh giá hiện tại: | 630A, 1250A, 1600A |
|---|---|---|---|
| Điện áp định mức: | 12KV | Tuổi thọ cơ khí: | 10000 |
| Sử dụng: | THẢM ĐƠN VỊ RING | Hải cảng: | NINGBO |
| Điểm nổi bật: | Bộ ngắt mạch chân không 630A,Bộ ngắt mạch chân không cơ chế,Bộ ngắt mạch chân không ngắt hồ quang |
||
| Mục | Đơn vị | Dữ liệu | ||||
| Điện áp định mức | KV | 12 | ||||
| Tần số định mức | HZ | 50 | ||||
| Mức cách điện định mức | Điện áp chịu đựng tần số điện 1 phút | KV | 42 (gãy 48) | |||
| Peak Lightning lmpulse Chịu được điện áp | KV | 75 (gãy 84) | ||||
| Đánh giá phá vỡ hiện tại | KA | 20 | 25 | 31,5 | 40 | |
| Đánh giá hiện tại | A | 630 | 630 | 1250 1600 | 1250 1600 | |
| 1250 | 1250 | 2000 2500 | 2000 2500 | |||
| Định mức thời gian ngắn chịu được hiện tại | KA |
20
|
25
|
31,5
|
40
|
|
| Dòng điện chịu đựng đỉnh danh định | KA |
50
|
63
|
80
|
100
|
|
| Dòng điện ngắt mạch định mức | KA |
50
|
63
|
80
|
100
|
|
| Thời gian liên tục định mức dưới dòng điện ngắn mạch | S | 4 | ||||
| Điện áp chịu đựng thường xuyên điện thứ cấp | V | 2000V | ||||
Độ ổn định của hồ quang chân không:
Trong mạch xoay chiều tần số 50 Hz, dòng điện đi qua giá trị 0 100 lần trong một giây (tức là cứ 10 ms một lần).Điều mong muốn là dòng điện bị ngắt khi nó đi qua giá trị 0, nếu không sẽ gây ra quá áp do cắt dòng.Do đó, để ngắt hồ quang thành công, hồ quang cần phải ổn định trong thời gian nửa chu kỳ và đặc biệt là nó tiếp tục tồn tại ở dòng điện gần bằng không.
Độ ổn định của hồ quang phụ thuộc vào:
(i) Vật liệu tiếp xúc và áp suất hơi của nó và
(ii) Các thông số của mạch như điện áp, dòng điện, điện dung và độ tự cảm.
Trong các mạch dòng điện thấp, hầu hết sự bay hơi diễn ra ở các điểm rời rạc, được gọi là các điểm cực âm, trong khi ở các dòng điện cao hơn, sự bay hơi diễn ra từ các điểm cực âm và cực dương.Ngoài các nguồn này, khí được thêm vào vỏ của các tiếp điểm khi nó bị tách khỏi các phần khác của vỏ do nhiệt độ cao và hơi kim loại xâm nhập.
Áp suất hơi và độ ổn định của hồ quang có mối quan hệ với nhau.Áp suất hơi càng cao ở nhiệt độ càng thấp thì độ ổn định của hồ quang càng tốt, tức là thời gian sống của hồ quang càng lâu.Có một số kim loại như Zn, Bi, mang lại những đặc điểm như vậy và là vật liệu điện cực tốt hơn cho bộ ngắt mạch chân không.Bên cạnh áp suất hơi, tính dẫn nhiệt của kim loại cũng ảnh hưởng đến mức cắt hiện tại.
Một kim loại dẫn nhiệt tốt sẽ nguội rất nhanh và nhiệt độ bề mặt tiếp xúc của nó sẽ giảm xuống.Điều này sẽ làm giảm tốc độ bay hơi và hồ quang sẽ bị cắt nhỏ vì không đủ hơi.Mặt khác, vật dẫn nhiệt không tốt sẽ duy trì nhiệt độ và hóa hơi lâu hơn và hồ quang sẽ ổn định hơn.
Việc đóng ngắt các tiếp điểm với các giá trị điện dung khác nhau sẽ làm giảm thời gian sống trung bình của hồ quang.Giá trị của điện dung càng cao thì thời gian sống trung bình của hồ quang càng thấp.Mặt khác, một điện cảm mắc nối tiếp làm tăng thời gian tồn tại của hồ quang.Tương tự, điện áp hoạt động của hệ thống càng cao thì thời gian của hồ quang càng dài.Điều này là do có nhiều điện áp khôi phục hơn để giữ cho hồ quang sống.
