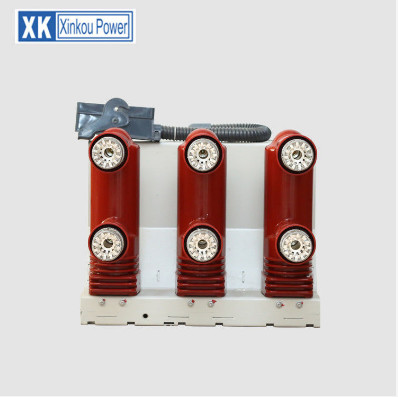

Outdoor Vcb Panel / 33kv Outdoor Vcb High Performance ISO9001 Certificate

Vacuum circuit breakers are often used in high voltage electrical systems to perform the same function as breakers in a home's electrical panel. Bộ ngắt mạch chân không thường được sử dụng trong các hệ thống điện cao áp để thực hiện chức năng tương tự như bộ ngắt trong bảng điện của gia đình. The main function of a vacuum circuit breaker is to cut off power to electrical outlets in case of a short circuit or electrical malfunction to allow manual disconnection of circuits so that they can be repaired. Chức năng chính của bộ ngắt mạch chân không là cắt điện cho các ổ cắm điện trong trường hợp ngắn mạch hoặc trục trặc điện để cho phép ngắt mạch thủ công để có thể sửa chữa chúng. A notable feature of vacuum circuit breakers is that they contain evacuated spaces. Một tính năng đáng chú ý của máy cắt chân không là chúng có chứa các không gian sơ tán.

Thông tin cơ bản về máy cắt
To understand how vacuum circuit breakers work, it is important to first understand how normal circuit breakers work. Để hiểu cách thức các bộ ngắt mạch chân không hoạt động, điều quan trọng đầu tiên là phải hiểu cách thức các bộ ngắt mạch bình thường hoạt động. Basic circuit breakers are made of two metal contacts linked together by a spring-loaded mechanism that acts as trip. Bộ ngắt mạch cơ bản được làm bằng hai tiếp điểm kim loại được liên kết với nhau bằng cơ cấu lò xo hoạt động như một chuyến đi.

The spring-loaded trip mechanism contains a mechanical heat sensor that monitors levels of electricity passing through electrical outlets. Cơ cấu ngắt lò xo chứa cảm biến nhiệt cơ học theo dõi mức điện đi qua các ổ cắm điện. The mechanical heat sensor trips off the breaker when temperature levels increase due to overloading electrical conductors. Cảm biến nhiệt cơ học ngắt khỏi bộ ngắt khi mức nhiệt độ tăng do quá tải các dây dẫn điện.

A magnetic sensor on the spring loaded trip mechanism trips off the breaker in case of a short circuit. Một cảm biến từ tính trên cơ cấu ngắt lò xo sẽ ​​ngắt khỏi cầu dao trong trường hợp ngắn mạch. The trip mechanism helps to control overload and short circuits by pulling the contacts apart to stop the flow of electricity in the circuit. Cơ chế ngắt giúp kiểm soát quá tải và ngắn mạch bằng cách kéo các tiếp điểm ra ngoài để ngăn dòng điện trong mạch.

Vấn đề Arcing
Circuit breakers often arc between the contacts for a few microseconds when they trip off pulling the electrical contacts apart. Bộ ngắt mạch thường vòng cung giữa các tiếp điểm trong một vài micro giây khi chúng ngắt kéo các tiếp điểm điện ra xa nhau. The arcing of the circuit breaker may ionize air and make it conduct electricity or provide a path for the electricity to go past the breaker. Việc trang bị bộ ngắt mạch có thể làm ion hóa không khí và làm cho nó dẫn điện hoặc cung cấp một đường dẫn cho dòng điện đi qua bộ ngắt. This is one of the main reasons why high voltage systems use vacuum circuit breakers because they cannot be ionized providing a path for electricity to go past the breaker. Đây là một trong những lý do chính tại sao các hệ thống điện áp cao sử dụng bộ ngắt mạch chân không bởi vì chúng không thể bị ion hóa cung cấp một đường dẫn cho điện đi qua bộ ngắt. Although vacuum circuit breakers also experience arcing, electricity cannot go past the breaker before the contacts pull away from each other. Mặc dù các bộ ngắt mạch chân không cũng gặp phải sự cố, nhưng điện không thể đi qua bộ ngắt trước khi các tiếp điểm kéo ra khỏi nhau.

Máy hút chân không
As the name suggests, vacuum circuit breakers contain a vacuum between the contacts. Như tên cho thấy, bộ ngắt mạch chân không chứa chân không giữa các tiếp điểm. The vacuum is just an empty space that does not contain any solid, liquid, or gas. Chân không chỉ là một không gian trống không chứa bất kỳ chất rắn, lỏng hoặc khí nào. A vacuum is one of the best insulators available. Một chân không là một trong những chất cách điện tốt nhất hiện có. It does not provide room for arcing and electricity cannot pass through a vacuum. Nó không cung cấp chỗ cho vũ trang và điện không thể đi qua chân không. Therefore, a vacuum is a suitable arc-extinguishing medium. Do đó, chân không là một phương tiện chữa cháy hồ quang thích hợp. Some high voltage breakers use a blast of high-pressure air to blow arcs apart. Một số máy cắt điện áp cao sử dụng luồng khí áp suất cao để thổi các vòng cung. Others are filled with special oil that prevents the arcing. Những người khác được đổ đầy dầu đặc biệt ngăn chặn các hồ quang. A considerable drawback of the air blast breakers is that they are highly complicated. Một nhược điểm đáng kể của máy phá nổ không khí là chúng rất phức tạp. On the other hand, oil-filled breakers are flammable and are highly toxic in case the oil leaks. Mặt khác, máy cắt chứa đầy dầu là chất dễ cháy và có độc tính cao trong trường hợp rò rỉ dầu.

Các ứng dụng
Vacuum circuit breakers, air blast breakers, and oil-filled breakers all perform exceptionally well in transmission lines because these electrical systems do not trip very often. Bộ ngắt mạch chân không, bộ phận nổ không khí và bộ ngắt chứa đầy dầu đều hoạt động đặc biệt tốt trong các đường truyền vì các hệ thống điện này không thường xuyên bị ngắt. In addition, the three types of breakers require minimal maintenance when used in transmission line applications. Ngoài ra, ba loại máy cắt yêu cầu bảo trì tối thiểu khi được sử dụng trong các ứng dụng đường truyền. However, vacuum circuit breakers perform better than the other two types of breakers in handling line spikes and surges. Tuy nhiên, bộ ngắt mạch chân không hoạt động tốt hơn so với hai loại bộ ngắt khác trong việc xử lý các dòng đột biến và đột biến. In addition, vacuum breakers perform much better in high voltage applications that require frequent connection and disconnection of electrical systems. Ngoài ra, máy cắt chân không hoạt động tốt hơn nhiều trong các ứng dụng điện áp cao đòi hỏi phải thường xuyên kết nối và ngắt kết nối hệ thống điện.
