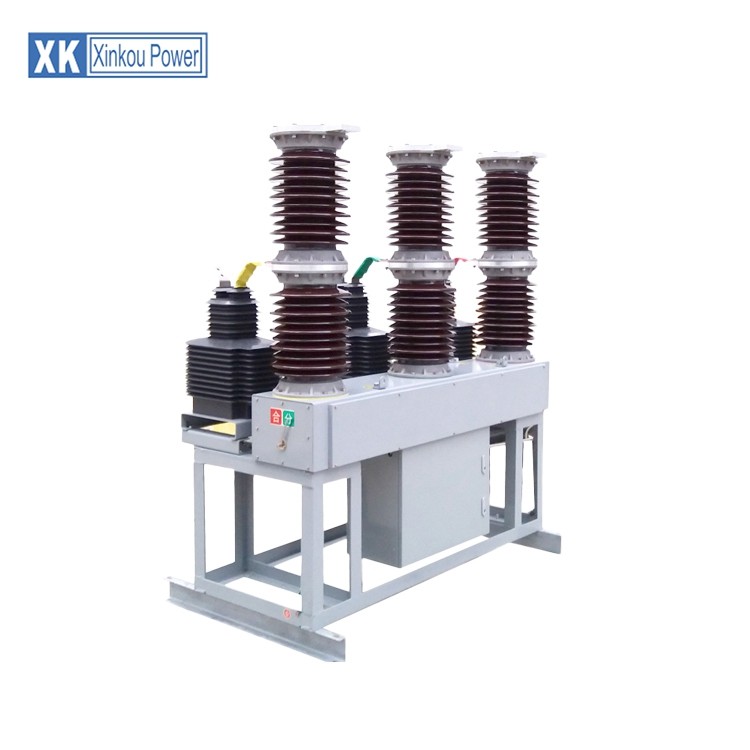

High Reliability 40.5KV Outdoor Vcb High Voltage 50 60 Rated Frequency

Tất cả các hệ thống ngắt mạch đều có các tính năng phổ biến trong hoạt động của chúng, nhưng chi tiết thay đổi đáng kể tùy thuộc vào loại điện áp, định mức hiện tại và loại của bộ ngắt mạch.

The circuit breaker must first detect a fault condition. Bộ ngắt mạch trước tiên phải phát hiện tình trạng lỗi. In small mains and low voltage circuit breakers, this is usually done within the device itself. Trong các mạch điện nhỏ và ngắt điện áp thấp, điều này thường được thực hiện trong chính thiết bị. Typically, the heating or magnetic effects of electric current are employed. Thông thường, hệ thống sưởi hoặc hiệu ứng từ của dòng điện được sử dụng. Circuit breakers for large currents or high voltages are usually arranged with protective relay pilot devices to sense a fault condition and to operate the opening mechanism. Bộ ngắt mạch cho dòng điện lớn hoặc điện áp cao thường được bố trí với các thiết bị thí điểm rơle bảo vệ để cảm nhận tình trạng lỗi và vận hành cơ cấu mở. These typically require a separate power source, such as a battery, although some high-voltage circuit breakers are self-contained with current transformers, protective relays, and an internal control power source. Chúng thường yêu cầu một nguồn năng lượng riêng, chẳng hạn như pin, mặc dù một số bộ ngắt mạch điện áp cao được đặt riêng với máy biến dòng, rơle bảo vệ và nguồn điện điều khiển bên trong.

Once a fault is detected, the circuit breaker contacts must open to interrupt the circuit; Sau khi phát hiện ra lỗi, các tiếp điểm ngắt mạch phải mở để ngắt mạch; this is commonly done using mechanically stored energy contained within the breaker, such as a spring or compressed air to separate the contacts. điều này thường được thực hiện bằng cách sử dụng năng lượng được lưu trữ cơ học có trong máy cắt, chẳng hạn như lò xo hoặc khí nén để tách các tiếp điểm. Circuit breakers may also use the higher current caused by the fault to separate the contacts, such as thermal expansion or a magnetic field. Bộ ngắt mạch cũng có thể sử dụng dòng điện cao hơn do lỗi gây ra để tách các tiếp điểm, chẳng hạn như giãn nở nhiệt hoặc từ trường. Small circuit breakers typically have a manual control lever to switch off the load or reset a tripped breaker, while larger units use solenoids to trip the mechanism, and electric motors to restore energy to the springs. Bộ ngắt mạch nhỏ thường có cần điều khiển bằng tay để tắt tải hoặc đặt lại bộ ngắt, trong khi các bộ lớn hơn sử dụng solenoids để ngắt cơ chế và động cơ điện để khôi phục năng lượng cho lò xo.

The circuit breaker contacts must carry the load current without excessive heating, and must also withstand the heat of the arc produced when interrupting (opening) the circuit. Các tiếp điểm ngắt mạch phải mang dòng tải mà không làm nóng quá mức, và cũng phải chịu được nhiệt của hồ quang sinh ra khi ngắt (mở) mạch. Contacts are made of copper or copper alloys, silver alloys and other highly conductive materials. Liên hệ được làm bằng đồng hoặc hợp kim đồng, hợp kim bạc và các vật liệu dẫn điện cao khác. Service life of the contacts is limited by the erosion of contact material due to arcing while interrupting the current. Tuổi thọ của các tiếp điểm bị giới hạn bởi sự xói mòn của vật liệu tiếp xúc do hồ quang trong khi làm gián đoạn dòng điện. Miniature and molded-case circuit breakers are usually discarded when the contacts have worn, but power circuit breakers and high-voltage circuit breakers have replaceable contacts. Bộ ngắt mạch dạng nhỏ và đúc thường bị loại bỏ khi các tiếp điểm bị mòn, nhưng bộ ngắt mạch điện và bộ ngắt mạch điện áp cao có các tiếp điểm có thể thay thế.

When a high current or voltage is interrupted, an arc is generated. Khi một dòng điện cao hoặc điện áp bị gián đoạn, một vòng cung được tạo ra. The length of the arc is generally proportional to the voltage while the intensity (or heat) is proportional to the current. Độ dài của hồ quang thường tỷ lệ thuận với điện áp trong khi cường độ (hoặc nhiệt) tỷ lệ thuận với dòng điện. This arc must be contained, cooled and extinguished in a controlled way, so that the gap between the contacts can again withstand the voltage in the circuit. Vòng cung này phải được chứa, làm mát và dập tắt một cách có kiểm soát, để khoảng cách giữa các tiếp điểm có thể chịu được điện áp trong mạch một lần nữa. Different circuit breakers use vacuum, air, insulating gas, or oil as the medium the arc forms in. Different techniques are used to extinguish the arc including: Các bộ ngắt mạch khác nhau sử dụng chân không, không khí, khí cách điện hoặc dầu làm phương tiện hình thành hồ quang. Các kỹ thuật khác nhau được sử dụng để dập tắt hồ quang bao gồm:

Kéo dài hoặc làm chệch hướng vòng cung
Làm mát chuyên sâu (trong buồng phản lực)
Phân chia thành một phần cung
Làm nguội điểm 0 (các tiếp điểm mở tại giao thoa thời gian hiện tại bằng 0 của dạng sóng AC, phá vỡ hiệu quả không có dòng tải tại thời điểm mở. Giao thoa 0 xảy ra ở tần số hai lần, tức là 100 lần mỗi giây cho 50 Hz và 120 thời gian mỗi giây cho 60 Hz AC.)
Kết nối các tụ song song với các tiếp điểm trong mạch DC.
Cuối cùng, một khi tình trạng lỗi đã được xóa, các tiếp điểm phải được đóng lại để khôi phục nguồn cho mạch bị gián đoạn.
