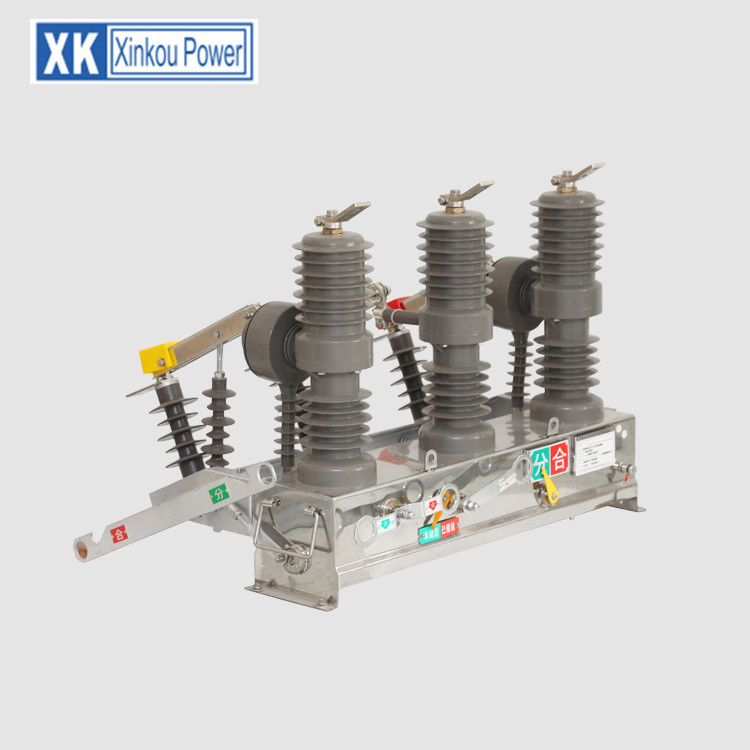

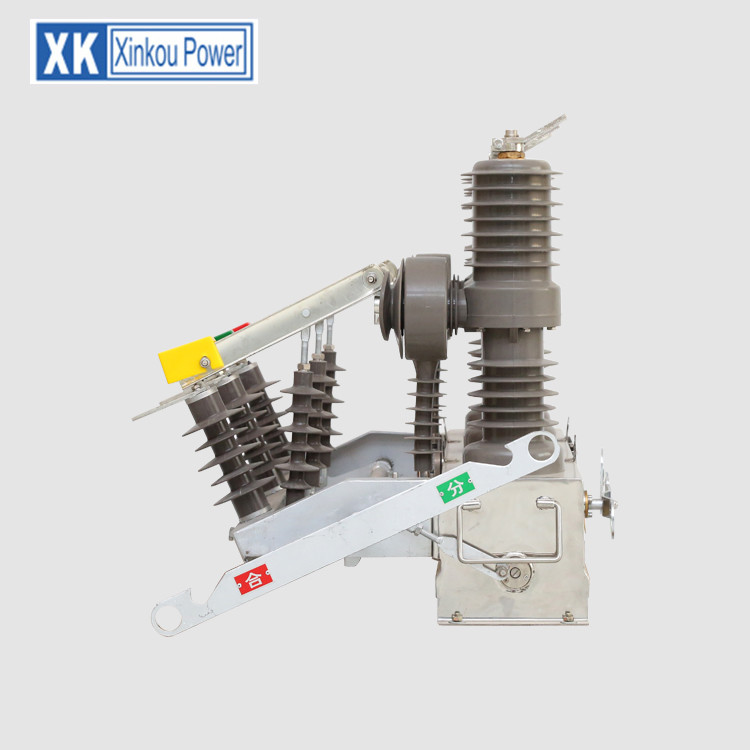

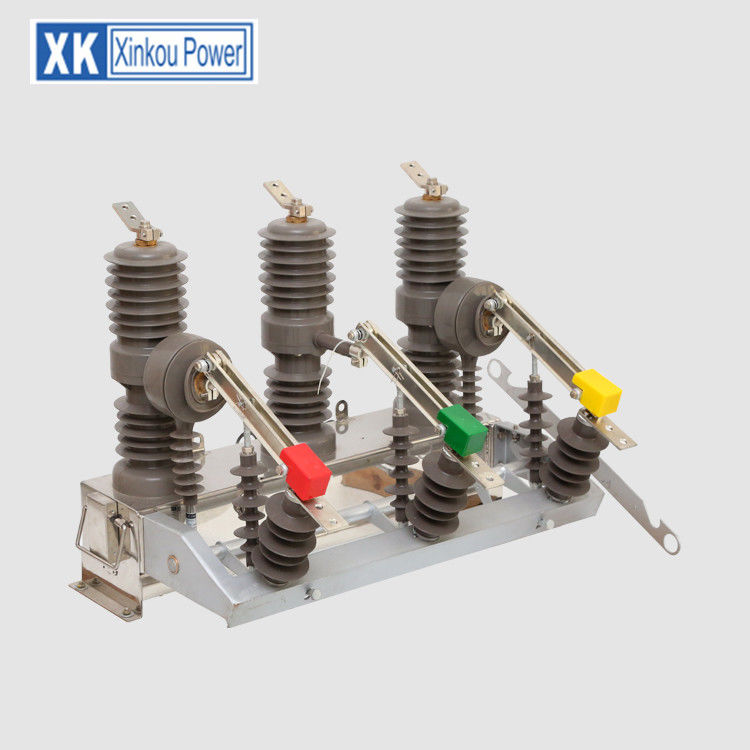

Medium Voltage Vacuum Circuit Breaker ZW32 630A 15kV High Efficeincy



Vận hành máy cắt chân không
The main aim of any circuit breaker is to quench arc during current zero crossing, by establishing high dielectric strength in between the contacts so that reestablishment of arc after current zero becomes impossible. Mục đích chính của bất kỳ bộ ngắt mạch nào là làm dịu hồ quang trong quá trình xuyên không hiện tại, bằng cách thiết lập cường độ điện môi cao ở giữa các tiếp điểm để việc thiết lập lại hồ quang sau khi không có dòng điện trở thành không thể. The dielectric strength of vacuum is eight times greater than that of air and four times greater than that of SF6 gas. Độ bền điện môi của chân không lớn hơn tám lần so với không khí và lớn hơn bốn lần so với khí SF6. This high dielectric strength makes it possible to quench a vacuum arc within very small contact gap. Độ bền điện môi cao này làm cho nó có thể dập tắt hồ quang chân không trong khoảng cách tiếp xúc rất nhỏ. For short contact gap, low Đối với khoảng cách tiếp xúc ngắn, thấp
contact mass and no compression of medium the drive energy required in vacuum circuit breaker is minimum. khối lượng tiếp xúc và không nén trung bình năng lượng ổ đĩa cần thiết trong bộ ngắt mạch chân không là tối thiểu. When two face to face contact areas are just being separated to each other, they are not done so instantly. Khi hai khu vực tiếp xúc mặt đối mặt chỉ cách nhau, chúng không được thực hiện ngay lập tức. Instead, as the contact area on the contact face is being reduced and ultimately comes to a point and then they are finally de-touched. Thay vào đó, vì diện tích tiếp xúc trên mặt tiếp xúc đang bị giảm và cuối cùng đến một điểm và cuối cùng chúng bị khử. This happens in a fraction of micro second. Điều này xảy ra trong một phần nhỏ của micro giây. At this instant of de-touching of contacts in a vacuum, the current through the contacts concentrated on that last contact point on the contact surface and makes a hot spot there. Tại thời điểm này không chạm vào các tiếp điểm trong chân không, dòng điện qua các tiếp điểm tập trung vào điểm tiếp xúc cuối cùng đó trên bề mặt tiếp xúc và tạo ra một điểm nóng ở đó. As the medium is vacuum, the metal on the contact surface gets easily vaporized due to that hot spot and create a conducting media for arc path. Vì môi trường là chân không, kim loại trên bề mặt tiếp xúc dễ dàng bị bay hơi do điểm nóng đó và tạo ra môi trường dẫn cho đường vòng cung. Therefore, the material constituting the arc is very small and thus a feeble arc is established even with high current interruption. Do đó, vật liệu cấu thành hồ quang là rất nhỏ và do đó, một vòng cung yếu được thiết lập ngay cả với sự gián đoạn dòng điện cao. The arc will be initiated and continues until the onset of next current zero. Vòng cung sẽ được bắt đầu và tiếp tục cho đến khi bắt đầu từ số 0 hiện tại. Th figure below shows the cross section assembly of a VCB. Hình dưới đây cho thấy lắp ráp mặt cắt ngang của VCB.
