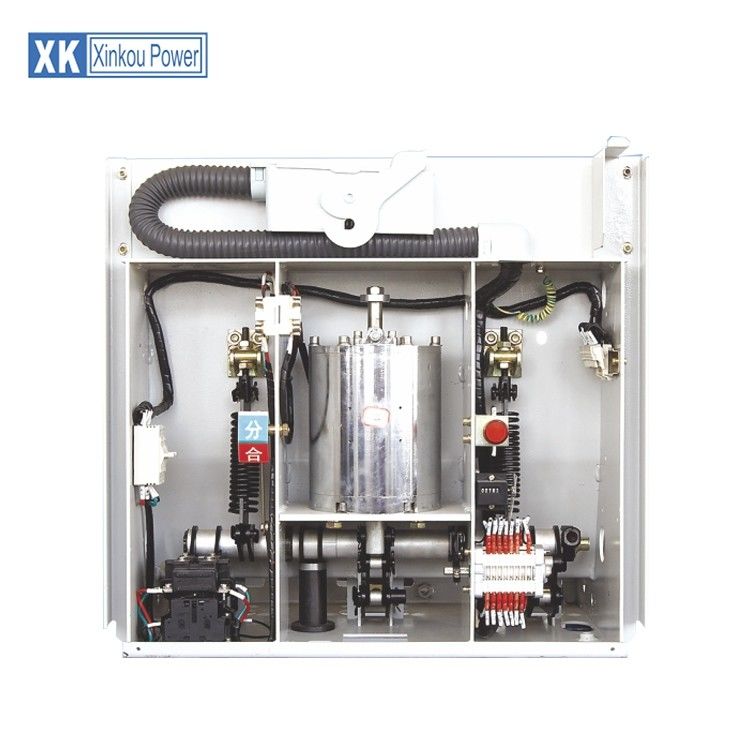

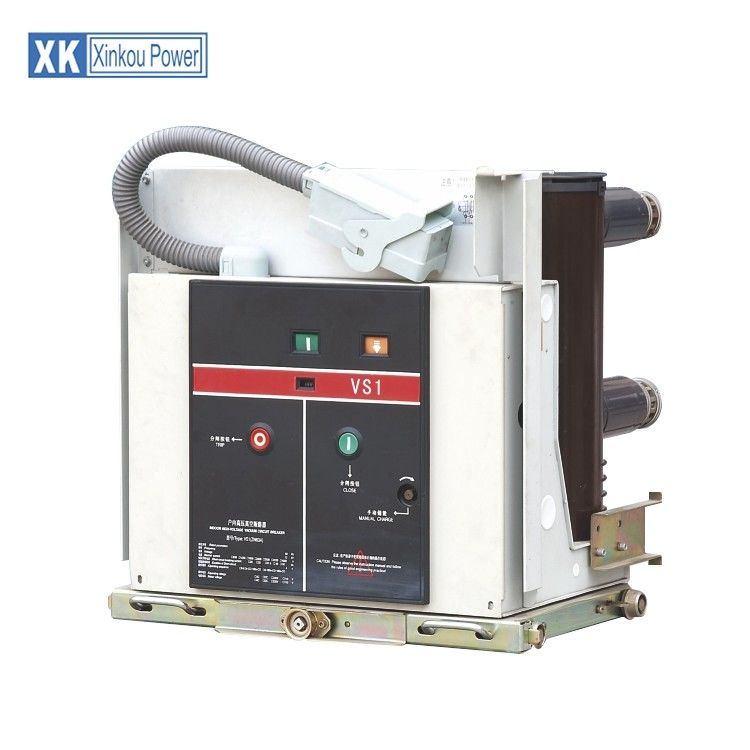

12KV 50HZ Hv Vacuum Circuit Breaker Permanent Magnetic Mechanism Three Phase

Ổn định hồ quang chân không:

In a 50 Hz ac circuit the current passes through zero value 100 times in a second (ie, once every 10 ms). Trong mạch điện xoay chiều 50 Hz, dòng điện đi qua giá trị 0 100 lần trong một giây (tức là cứ sau 10 ms). It is desirable that the current is interrupted when it is passing through zero value, otherwise overvoltage will be induced due to current chopping. Điều mong muốn là dòng điện bị gián đoạn khi nó đi qua giá trị 0, nếu không, quá điện áp sẽ được gây ra do cắt hiện tại. Therefore, for successful arc interruption it is necessary that the arc be stable for half-cycle duration and particularly that it continues to exist at currents approaching zero. Do đó, để gián đoạn hồ quang thành công, cần phải ổn định hồ quang trong thời gian nửa chu kỳ và đặc biệt là nó tiếp tục tồn tại ở các dòng điện gần bằng không.

Độ ổn định hồ quang được tìm thấy phụ thuộc vào:

(i) Vật liệu tiếp xúc và áp suất hơi của nó và

(ii) Các thông số mạch như điện áp, dòng điện, điện dung và độ tự cảm.

In low current circuits most of the evaporation takes place at discrete points, called the cathode spots, while at higher currents the evaporation takes place from cathode and anode spots. Trong các mạch dòng thấp, hầu hết sự bay hơi diễn ra tại các điểm riêng biệt, được gọi là các điểm cực âm, trong khi ở các dòng cao hơn thì sự bay hơi diễn ra từ các điểm cực âm và cực dương. In addition to these sources gas is added to the enclosure of the contacts when it is stripped from other parts of the enclosure because of high temperature and impinging metal vapour. Ngoài các nguồn này, khí được thêm vào vỏ của các tiếp điểm khi nó bị tước khỏi các phần khác của vỏ vì nhiệt độ cao và hơi nước kim loại.

Vapour pressure and arc stability are found to be interrelated. Áp suất hơi và độ ổn định hồ quang được tìm thấy có liên quan đến nhau. The higher the vapour pressure at lower temperature, the better is the stability of the arc ie, the longer the life time of the arc. Áp suất hơi càng cao ở nhiệt độ càng thấp thì độ ổn định của hồ quang càng tốt, thời gian sống của hồ quang càng dài. There are certain metals like Zn, Bi, which provide such characteristics and are better electrode materials for vacuum circuit breakers. Có một số kim loại như Zn, Bi, cung cấp các đặc tính như vậy và là vật liệu điện cực tốt hơn cho máy cắt chân không. Besides the vapour pressure, the thermal conductivity of the metal also affects the current chopping level. Bên cạnh áp suất hơi, độ dẫn nhiệt của kim loại cũng ảnh hưởng đến mức cắt hiện tại.

A good heat conducting metal will cool very rapidly and its contact surface temperature will fall. Một kim loại dẫn nhiệt tốt sẽ làm mát rất nhanh và nhiệt độ bề mặt tiếp xúc của nó sẽ giảm. This will reduce the evaporation rate and the arc will be chopped because of insufficient vapour. Điều này sẽ làm giảm tốc độ bay hơi và hồ quang sẽ bị cắt nhỏ vì không đủ hơi. On the other hand, a bad heat conductor will maintain its temperature and vaporization for a longer time and the arc will be more stable. Mặt khác, một chất dẫn nhiệt kém sẽ duy trì nhiệt độ và hóa hơi trong thời gian dài hơn và hồ quang sẽ ổn định hơn.

Shunting the contacts with different values of capacitance reduces the average life time of the arc. Việc cắt các tiếp điểm với các giá trị điện dung khác nhau làm giảm thời gian sống trung bình của hồ quang. The higher the value of the capacitance, the lower is the average life time of the arc. Giá trị của điện dung càng cao thì thời gian sống trung bình của hồ quang càng thấp. An inductance in series, on the other hand increases the lifetime of the arc. Một cuộn cảm trong loạt, mặt khác làm tăng tuổi thọ của vòng cung. Similarly, higher the system operating voltage, longer is the duration of the arc. Tương tự, điện áp hoạt động của hệ thống càng cao, thời gian của hồ quang càng dài. This is because more restoring voltage is available to keep the arc alive. Điều này là do điện áp phục hồi nhiều hơn có sẵn để giữ cho hồ quang sống.
