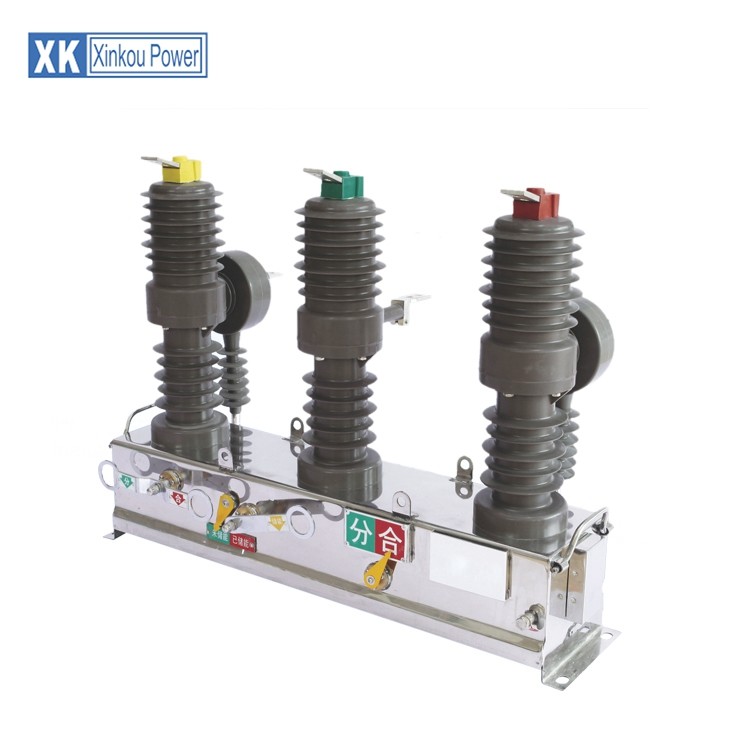

12KV Outdoor Vcb Breaker High Voltage Three Phase 1000 Mechanical Life

During contact separation of circuit breaker arc is formed due to ionization of particles in the medium between the contacts. Trong quá trình tách tiếp xúc của hồ quang ngắt mạch được hình thành do sự ion hóa các hạt trong môi trường giữa các tiếp điểm. Idea behind the vacuum circuit breaker is to eliminate the medium between the contacts ie, vacuum. Ý tưởng đằng sau bộ ngắt mạch chân không là loại bỏ môi trường giữa các tiếp điểm tức là chân không. Every medium that has a pressure below atmospheric, which is 760 mm of Hg, is known as vacuum. Mỗi môi trường có áp suất dưới khí quyển, là 760 mm Hg, được gọi là chân không. Low pressures are measured in torr, where 1 torr = 1 mm of Hg. Áp suất thấp được đo bằng torr, trong đó 1 torr = 1 mm Hg. The pressures below about 10–5 torr are considered to be high vacuum. Áp lực dưới 10 torr5 được coi là chân không cao.
The breakdown voltage of certain contact gap varies with the absolute pressure in the vacuum interrupters. Điện áp đánh thủng của khe hở tiếp xúc nhất định thay đổi theo áp suất tuyệt đối trong các ngắt chân không. When vacuum is used to serve the purpose of insulation, it implies that pressure of gas at which breakdown voltage becomes independent of pressure. Khi chân không được sử dụng để phục vụ mục đích cách nhiệt, nó ngụ ý rằng áp suất của khí mà tại đó điện áp đánh thủng trở nên độc lập với áp suất. Such a condition is believed to be realized at values of pressures from 10–4 to 10–6 torr. Một điều kiện như vậy được cho là được hiện thực hóa ở các giá trị áp suất từ ​​10 trận4 đến 10 trận6 torr.
Arc chân không:
If an arc is to be formed in vacuum it is essential that the pressure should be low because only then it approaches the ideal arc. Nếu một vòng cung được hình thành trong chân không, điều cần thiết là áp suất phải thấp bởi vì chỉ sau đó nó mới tiếp cận được vòng cung lý tưởng. The ideal arc should have a low pressure, when it is initiated during its burning period and after its extinction. Vòng cung lý tưởng nên có áp suất thấp, khi nó được bắt đầu trong thời gian cháy và sau khi tuyệt chủng.
Arc formed in vacuum is of different type from those formed in other mediums as it is formed by the neutral atoms, ions and electrons emitted from the electrodes themselves. Hồ quang hình thành trong chân không có loại khác với các dạng được hình thành trong các môi trường khác vì nó được hình thành bởi các nguyên tử trung tính, các ion và electron phát ra từ chính các điện cực. The cathode surface normally, is not perfectly smooth but have many micro-projections. Bề mặt cực âm bình thường, không hoàn toàn nhẵn nhưng có nhiều hình chiếu vi mô. During the separation of contacts the current will be concentrated in these micro-projections as they are last points of contact. Trong quá trình phân tách các tiếp điểm, dòng điện sẽ được tập trung trong các phép chiếu vi mô này vì chúng là các điểm tiếp xúc cuối cùng. Due to their small area of cross section the projections will suffer explosive evaporation by resistive heating and supply sufficient quantity of vapour for the arc formation. Do diện tích mặt cắt nhỏ của chúng, các phép chiếu sẽ bị bay hơi nổ do gia nhiệt điện trở và cung cấp đủ lượng hơi cho sự hình thành hồ quang.
In vacuum arc the electron emission occurs only at the cathode spots and not from the entire surface of the cathode. Trong hồ quang chân không, sự phát xạ điện tử chỉ xảy ra ở các điểm cực âm chứ không phải từ toàn bộ bề mặt của cực âm. For this reason the vacuum arc is also known as the cold cathode arc. Vì lý do này, hồ quang chân không còn được gọi là hồ quang cực lạnh.
