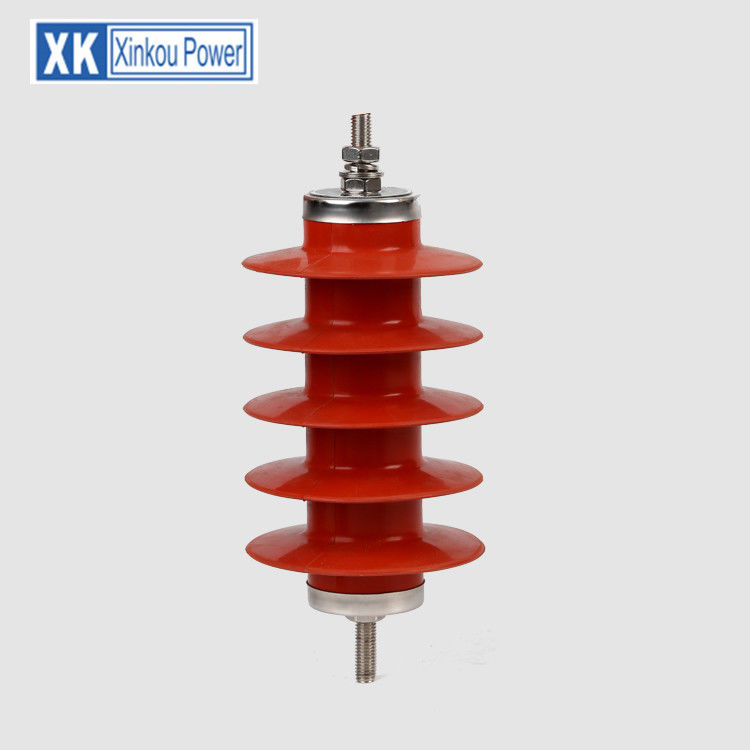

15kv Gapless Zno Surge Arrester High Voltage In Transformer Substation

Làm thế nào một Surge Arrester làm việc?
The purpose of a surge arrestor is to protect insulation/components from high DV/DT that peak at instantaneous values that are in excess of the breakdown of the insulation or component. Mục đích của thiết bị chống sét là để bảo vệ vật liệu cách nhiệt / linh kiện khỏi DV / DT cao đạt đến giá trị tức thời vượt quá sự phá vỡ của vật liệu cách điện hoặc thành phần. Lightning is one common cause of voltage surges. Sét là một trong những nguyên nhân phổ biến của sự tăng điện áp. Another common cause is switching in an inductive circuit. Một nguyên nhân phổ biến khác là chuyển đổi trong một mạch cảm ứng.

It is possible to capture the occurrence of a voltage surge. Có thể nắm bắt sự xuất hiện của một sự đột biến điện áp. Some surge arresters are equipped with 'surge counters' that capture the fact that the arrester has discharged current. Một số thiết bị chống sét được trang bị 'bộ đếm đột biến' nắm bắt thực tế là thiết bị chống sét đã xả dòng điện. It is also possible to use other phenomena (sound measurement, light measurement, electric field measurement, etc) to capture the occurrence of a discharge. Cũng có thể sử dụng các hiện tượng khác (đo âm thanh, đo ánh sáng, đo điện trường, v.v.) để nắm bắt sự xuất hiện của phóng điện. Meteorologists routinely capture and record lightning discharges using both ground-based and satellite-based instruments. Các nhà khí tượng học thường xuyên chụp và ghi lại các vụ phóng sét bằng cả dụng cụ trên mặt đất và vệ tinh.

It is also possible to capture and record voltage surges, but here the technology gets complicated. Cũng có thể chụp và ghi lại sự tăng điện áp, nhưng ở đây công nghệ trở nên phức tạp. A common issue is that a voltage surge is inherently a high-frequency phenomenon, and in order to capture and record (ie, quantify) the event, the measurement system must have a high-frequency response. Một vấn đề phổ biến là sự tăng điện áp vốn đã là một hiện tượng tần số cao, và để ghi lại và ghi lại (tức là định lượng) sự kiện, hệ thống đo phải có đáp ứng tần số cao. The kind of instruments that are commonly applied for fundamental frequency voltage measurements don't have sufficient frequency response to accurately capture and record high-frequency voltage transients. Loại dụng cụ thường được áp dụng cho các phép đo điện áp tần số cơ bản không có đủ đáp ứng tần số để thu chính xác và ghi lại các điện áp tần số cao. They may be able to capture the occurrence of the event, but it is not always possible to accurately quantify the event using those devices. Họ có thể có thể nắm bắt được sự xuất hiện của sự kiện, nhưng không phải lúc nào cũng có thể định lượng chính xác sự kiện bằng các thiết bị đó.

A surge arrester is a device that protects electrical power systems from damages caused by lightning. Thiết bị chống sét là thiết bị bảo vệ hệ thống điện khỏi những thiệt hại do sét gây ra. A typical surge arrester has both a ground terminal and a high-voltage terminal. Một thiết bị chống sét thông thường có cả thiết bị đầu cuối mặt đất và thiết bị đầu cuối điện áp cao. When a powerful electric surge travels from the power system to the surge arrester, the high voltage current is sent directly to the insulation or to the ground to avoid damaging the system. Khi một sự đột biến điện mạnh mẽ đi từ hệ thống điện đến thiết bị chống sét, dòng điện cao thế được gửi trực tiếp đến lớp cách điện hoặc xuống đất để tránh làm hỏng hệ thống.
