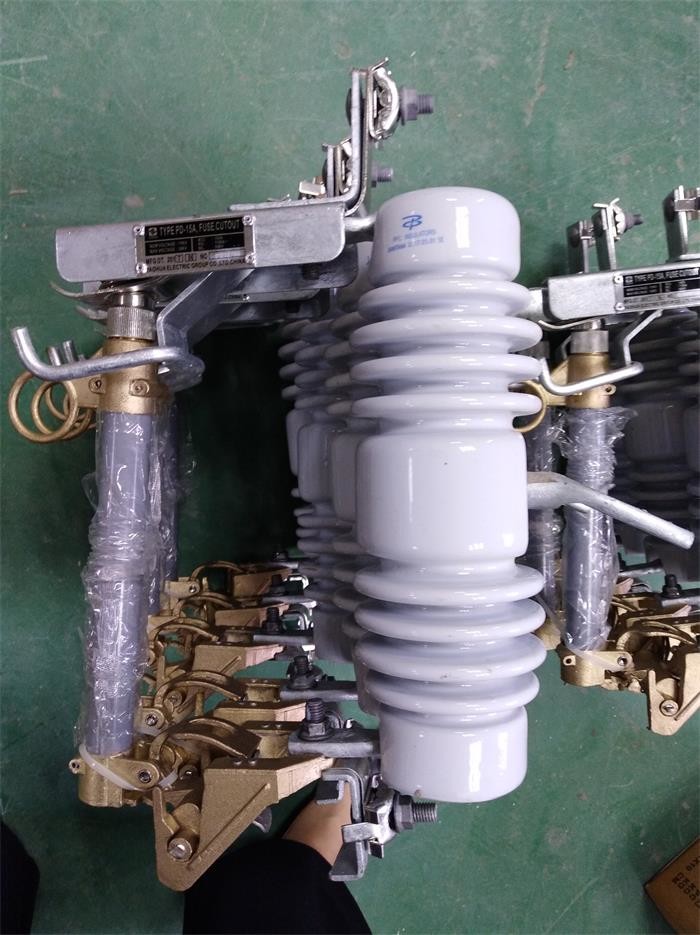

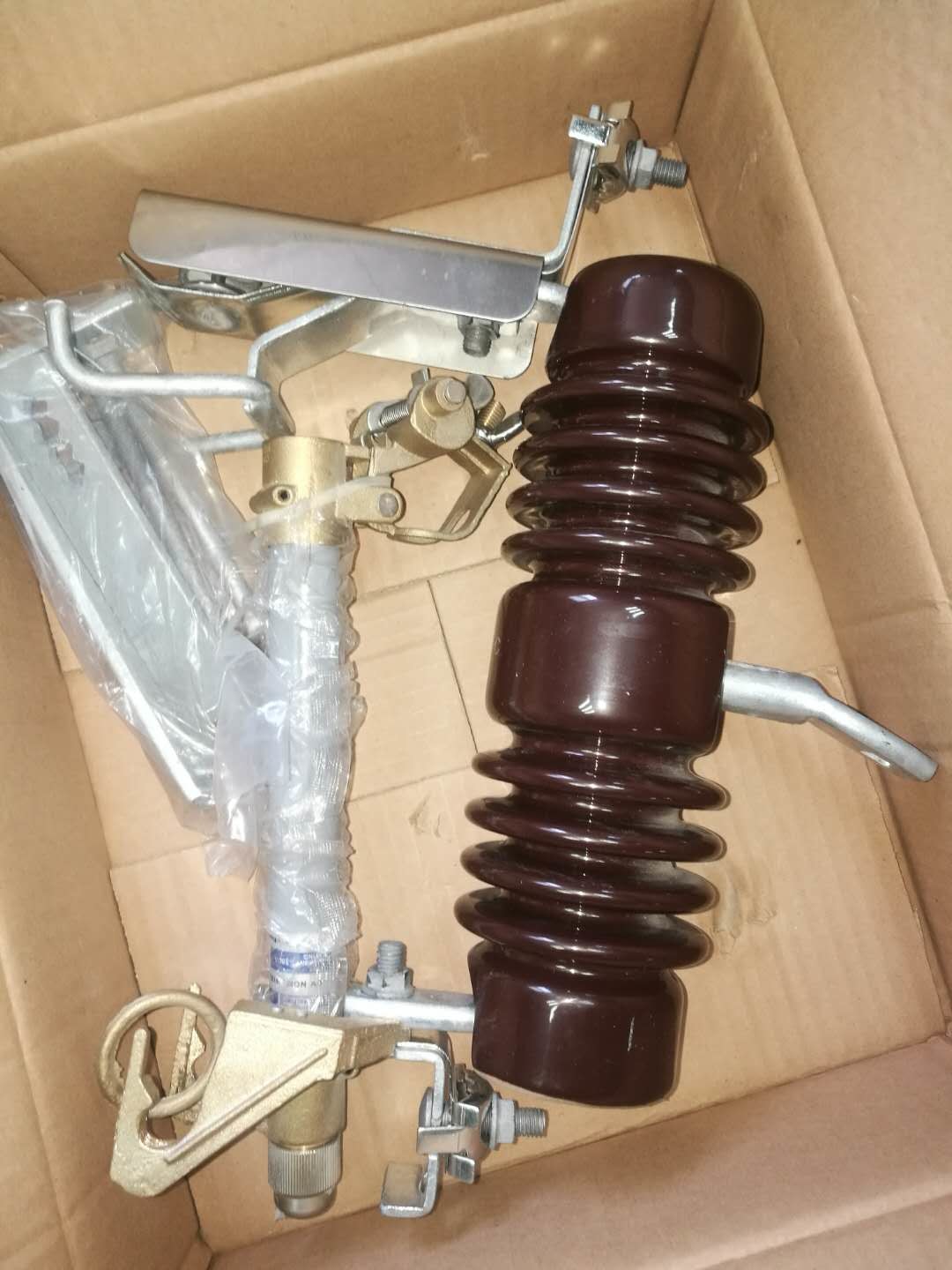

Durable Porcelain Fuse Cutout 11KV Easy Installation And Maintenance

Sứ thả cầu chì trong 11KV

cấu trúc cầu chì thả và nguyên lý làm việc

drop-out High voltage fuse mounting plate is fixed in the middle of the support insulator. thả ra Tấm gắn cầu chì điện áp cao được cố định ở giữa bộ cách điện hỗ trợ. Support the insulator has the upper and lower terminals for the connection wire. Hỗ trợ cách điện có các đầu nối trên và dưới cho dây kết nối. Upper and lower terminals attached to the upper and lower static contact. Thiết bị đầu cuối trên và dưới gắn liền với tiếp điểm tĩnh trên và dưới. The fuse tube is made of phenolic paper tube or laminated glass cloth tube, lined with arc-extinguishing tube; Ống cầu chì được làm bằng ống giấy phenolic hoặc ống vải thủy tinh nhiều lớp, lót bằng ống dập hồ quang; both ends are equipped with upper and lower moving contact, after the fuse penetrates the fuse tube, using the tension of the fuse, , Move the contact taut so that the fuse remains closed. cả hai đầu được trang bị tiếp điểm di chuyển trên và dưới, sau khi cầu chì xuyên qua ống cầu chì, sử dụng lực căng của cầu chì, Di chuyển tiếp điểm tiếp xúc để cầu chì vẫn đóng.

When operating. Khi hoạt động. Insert the lower moving contact of the fuse tube into the lower terminal with the high voltage insulated rod and make it come into contact with the lower stationary contact, then insert the pull hook of the high voltage insulated rod into the operating ring of the fuse tube to drive the fuse tube The upper moving contact pushed into the terminal, contact with the static contact, the circuit connected. Chèn tiếp điểm di chuyển thấp hơn của ống cầu chì vào cực dưới với thanh cách điện cao áp và làm cho nó tiếp xúc với tiếp điểm đứng yên thấp hơn, sau đó chèn móc kéo của thanh cách điện cao áp vào vòng vận hành của ống cầu chì để lái ống cầu chì Tiếp điểm di chuyển phía trên đẩy vào thiết bị đầu cuối, tiếp xúc với tiếp điểm tĩnh, mạch được kết nối.

Sau khi cầu chì bị nổ Tiếp xúc di động trên và dưới của ống cầu chì bị mất độ căng và lỏng, tiếp xúc di chuyển trượt xuống dưới tác động của lò xo, ống cầu chì rơi theo trọng lượng của chính nó, cầu chì ở trạng thái ngắt kết nối, và gãy xương rõ ràng xảy ra

When a line or device fails. Khi một dòng hoặc thiết bị thất bại. The fault current causes the fuse to fuse quickly and create an arc. Dòng sự cố làm cho cầu chì nhanh chóng kết hợp và tạo ra một vòng cung. Arc extinguishing tube produces a lot of gas under the action of the electric arc, so that the tube to form a great pressure, the gas jet out at high speed, this powerful air flow, the arc quickly elongated and extinguished. Ống dập tắt hồ quang tạo ra rất nhiều khí dưới tác động của hồ quang điện, do đó ống tạo thành áp suất lớn, luồng khí thoát ra ở tốc độ cao, luồng không khí mạnh mẽ này, hồ quang nhanh chóng bị kéo dài và dập tắt.

Chung
1. Made of high quality material, it has long service life. 1. Được làm bằng vật liệu chất lượng cao, nó có tuổi thọ dài. The ferrules is made of pure copper strip. Các ferrules được làm bằng dải đồng nguyên chất. The fusion tube is made of high strength china. Các ống nhiệt hạch được làm bằng Trung Quốc cường độ cao. The extinguishing medium is made of pure quartz sand. Môi trường chữa cháy được làm bằng cát thạch anh tinh khiết.
2. Easy installation and maintenance. 2. Dễ dàng cài đặt và bảo trì. The terminal of fusant contacting with the end-plate (or the connecting plate) use the technology of spot welding. Thiết bị đầu cuối tiếp xúc với tấm cuối (hoặc tấm kết nối) sử dụng công nghệ hàn điểm.
3. Safe indication. 3. Chỉ dẫn an toàn. The fuse with the indicator can be show the fusing when the indicator pop-up. Cầu chì với chỉ báo có thể hiển thị cầu chì khi bật lên chỉ báo.
4. Bền bỉ và đáng tin cậy

Các thông số kỹ thuật

Mô tả Sản phẩm
